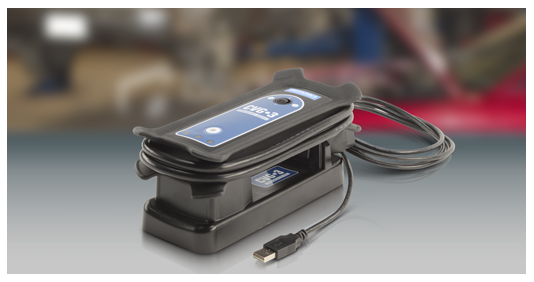

CVG-3

Konvergenzmodul

Ein OBD-II-Gerät zur schnellen Batterieinspektion.

  • Einfache Erfassung der Leerlaufspannung (OCV) der Batterie und der VIN, ohne die Motorhaube öffnen zu müssen.
  • Automatische Übertragung von Inspektionsdaten an das BMIS zur Sicherstellung der Prozesstransparenz und Einhaltung von Vorschriften

CVG-3 – AUSGEWÄHLTE MERKMALE

  • Erfasst die Leerlaufspannung der Batterie und die VIN über den OBD-II-Anschluss und den J1979-Anschluss.
  • Überträgt VIN und OCV an BMIS über WLAN
  • Funktioniert als Einzelgerät wie auch als Durchgangsgerät mit dem geregelten Ladegerät MCC-070.
  • Grüne, blaue und rote LEDs geben dem Benutzer Rückmeldung.
  • Das Power Dock ermöglicht es dem CVG-3, sich über WLAN zu verbinden und Daten zu übertragen.

Batterie management verfahren

Midtronics-Produkte sind so konzipiert, dass sie eine Vielzahl von Anforderungen von Batterien und elektrischen Systemen erfüllen, aber bestimmte Produkte können aufgrund ihrer Funktionen besonders gut für Ihre Service-Anwendungen geeignet sein. Dieses Produkt eignet sich besonders gut für folgende Batteriemanagementprozesse:

Primäre Anwendungen

Fahrzeugprüfung bei der Anlieferung

Vorabprüfung vor der Lieferung

Chargenmanagment

WESENTLICHES PRODUKTUNTERSCHEIDUNGSMERKMAL

Schnelle Batterieinspektion durch OBD-II

Die Durchführung von routinemäßigen Batterieinspektionen ist wichtig, um das Vertrauen und die Zufriedenheit der Kunden aufzubauen und Ausfälle von relativ neuen Batterien zu reduzieren.

  • Der Techniker kann die Batterie schnell inspizieren, was die routinemäßige Batterieinspektion erleichtert und fördert.
  • Sendet die Inspektionsdaten an das BMIS und ermöglicht so die Transparenz über die Einhaltung der Vorschriften in der Werkstatt.
    Abläufe

Analyse und Kommunikation

  • Die BMIS-Integration unterstützt automatisierte Software-Updates über das Internet und analytische Berichte.
    • Erfassung und Überprüfung von Fahrzeugbatterie-Inspektionsdaten
    • Transparenz bei der Einhaltung von Prozessen

ANWENDUNGEN

  • Kfz

Betriebsparameter

    • Externer Batteriespannungsbereich: 8–32 V

Fahrzeugschnittstelle

  • j1962-Steckverbinder

Protokoll

  • CAN
  • ISO9141-2
  • KWP-2000
  • J1850-VPW
  • J1850-PWM
  • 92 Hm/2 (DIAG-h)
  • H99B
  • DS3

KOMMUNIKATION

  • Drahtlose Kommunikation
    • Klasse 2 Bluetooth

    WLAN-Kommunikation

    • 2,4 GHz 802.11 b, g, n



WARNUNG: Krebserregend und reproduktive Schädenwww.P65Warnings.ca.gov



Midtronics arbeitet eng mit einzelnen Kunden zusammen, um kundenspezifische CVG-3-Lösungen zu entwickeln. Bitte kontaktieren Sie Ihren Midtronics-Kundenbetreuer für weitere Informationen.

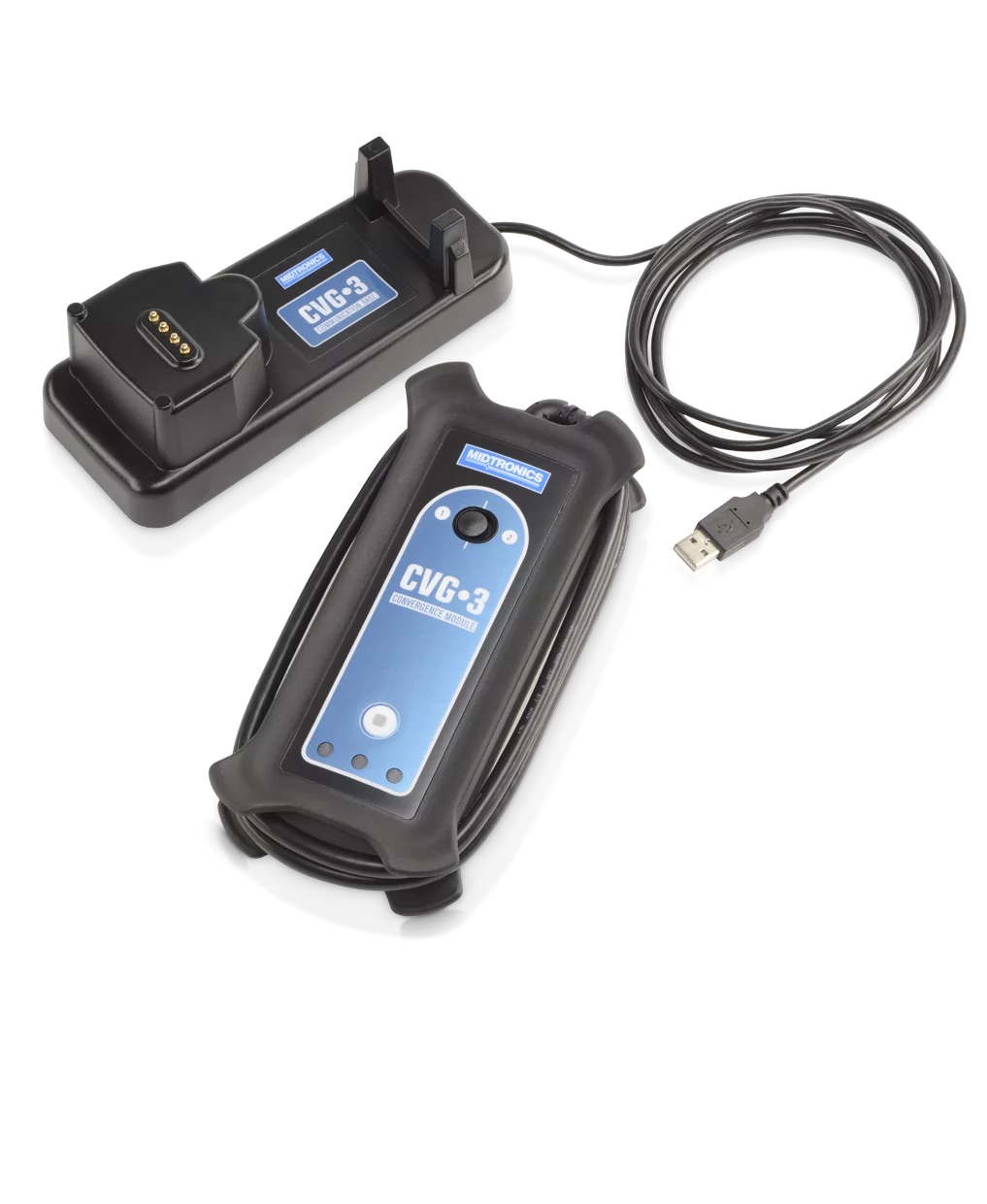

Dockingstation

  • Dockingstation mit USB
